Cables de RED
Actualmente disponemos en el mercado de diferentes tipos de cables de red Ethernet para conectar nuestros equipos vía cable. Dependiendo del tipo de cable de red, podremos conseguir una mayor o una menor velocidad, porque hoy en día en las redes domésticas podemos tener velocidades Multigigabit e incluso hasta velocidades 10Gbps, esto hace que debamos tener cables de red específicos y de calidad, de lo contrario, no conseguiremos el rendimiento esperado aunque la electrónica de red sí cumpla.
Hoy vamos a explicar en detalle las características de los diferentes cables de red Ethernet, los tipos que existen, las categorías y más.
Coger un cable y llevarlo desde el router al ordenador no es complicado, sin embargo, no todos los cables son iguales ni garantizan la misma velocidad. Según la calidad y el tipo, los cables de red se clasifican en categorías las cuales nos ayudan a saber las características de los mismos, las velocidades que nos permitirán conseguir y la tolerancia a fallos o interferencias para poder montar y configurar la mejor red que se adapte a nuestras necesidades y a nuestra conexión a Internet.Hoy vamos a explicar en detalle las características de los diferentes cables de red Ethernet, los tipos que existen, las categorías y más.
Introducción
Tipos de red por trenzado
Existen un total de cuatro tipos de cables de par trenzado diferentes, dependiendo del revestimiento y el recubrimiento de los cables, estos tipos son el UTP, FTP, STP y S/FTP.
Debemos prestar especial atención a las diferencias entre ellos, porque cada uno de ellos está orientado específicamente a un uso muy distinto, lógicamente, el precio también varía enormemente entre los diferentes tipos de cable, siendo el UTP el más barato de todos ellos y el S/FTP el más caro de todos ellos
UTP
UTP significa Unshielded Twisted Pair, o también conocido como par trenzado no apantallado. Este tipo de cable de par trenzado no tiene ningún tipo de blindaje, es el más usado en las redes domésticas debido a su bajo coste y gran rendimiento. Este tipo de cable de par trenzado se utiliza para cables Cat 5, Cat 5e e incluso para cables Cat 6, por tanto, podremos conseguir velocidades de hastas 10Gbps en tramos cortos y siempre que el cable de red sea de calidad.
Este tipo de cables de red producen más errores por interferencias o diafonía que otros tipos de cables de red que no tienen protecciones adicionales. Por supuesto, la distancia máxima de este tipo de cables de red es de 100 metros tal y como dicta el estándar, no obstante, en entornos reales esta distancia es mucho menor, sobre todo si no es un tramo de 100 metros en línea recta.
FTP
FTP significa Foiled Twisted Pair, o también conocido como par trenzado con pantalla global. En este tipo de cable los pares que están trenzados par a par no se encuentran apantallados, pero sí disponemos de una pantalla global dentro de la cubierta de plástico para mejorar el nivel de protección frente a interferencias externas. Las características de transmisión son muy similares a las de UTP, por supuesto, se utilizan los mismos conectores RJ-45 de siempre.
Este tipo de cables de red producen menos errores por interferencias externas que el UTP. Por supuesto, la distancia máxima de este tipo de cables de red es de 100 metros tal y como dicta el estándar, no obstante, en entornos reales esta distancia es mucho menor, sobre todo si no es un tramo de 100 metros en línea recta. Dependiendo de la categoría del cable, podremos conseguir una mayor velocidad o una menor velocidad, por ejemplo, existen cables Cat 6 FTP que son ideales para darles un extra de protección al cableado.
El precio de este tipo de cable de red es algo más caro que el UTP, sin embargo, creemos que merece la pena gastar un poco más de dinero en mejor cableado. Una recomendación que os vamos a dar es que uséis conectores RJ-45 apantallados, de esta forma, protegeremos no solamente el cable de red sino también el conector
STP
STP significa Shielded Twisted Pair, o también conocido como par trenzado apantallado. En este tipo de cable de red, los pares que están trenzados par a par se encuentran recubiertos por una lámina fina de papel de aluminio, con el objetivo de proteger los pares frente a posibles interferencias y también al ruido eléctrico. Este tipo de cable ofrece un nivel de protección superior al FTP, sin embargo, es claramente más costo que UTP y también que FTP.
Otras características de este tipo de cable de par trenzado, es que es muy rígido, lo que dificulta su instalación en determinados escenarios, no obstante, si las necesidades así lo requieren es muy recomendable, además, debemos tener en cuenta que es bastante caro en comparación con UTP, por lo que debemos tenerlo muy en cuenta. Por supuesto, en este tipo de cables de red se suelen utilizar también los típicos conectores RJ-45 de siempre, al usar este tipo de cables es recomendable que los conectores RJ-45 también estén apantallados, con el objetivo de no perder nada de señal por culpa del propio conector.
S/FTP
S/FTP es una combinación de los dos tipos de cables anteriores. Por un lado tenemos los pares trenzados apantallados dos a dos, usando protecciones metálicas en los propios pares de cables, para protegerlos frente a posibles interferencias electromagnéticas exteriores y reducir el ruido. También disponemos de una malla metálica global que recubre todos los pares trenzados, y a continuación, tenemos el típico recubrimiento de plástico.
Este tipo de cables S/FTP son los mejores en cuanto a protección frente a interferencias o ruido externo, los más rígidos por las múltiples protecciones incorporadas, y también los más caros. Los cables Cat 7 o superior suelen incorporar siempre este tipo de protecciones, con el objetivo de proporcionar un gran ancho de banda de hasta 2000MHz, claramente superior a los cables de categorías anteriores y tipos de cables como UTP.
¿Y para que es importante esto?
Pues imagina que tienes en tu casa una conexión de 200 Mbps, pero que tu cable de red sólo es capaz de mover 100 Mbps. Estarías desaprovechando parte de la velocidad que tienes contratada. Sí, a tu router llegará toda la velocidad, pero si el cable no es el adecuado no podrás transmitir toda esa velocidad del router a los dispositivos que haya conectados a él. Y se supone que si utilizas un cable de red, es para que la conexión sea más rápida que el WiFi.
Tweet
Tips
Categorías de un cable de red

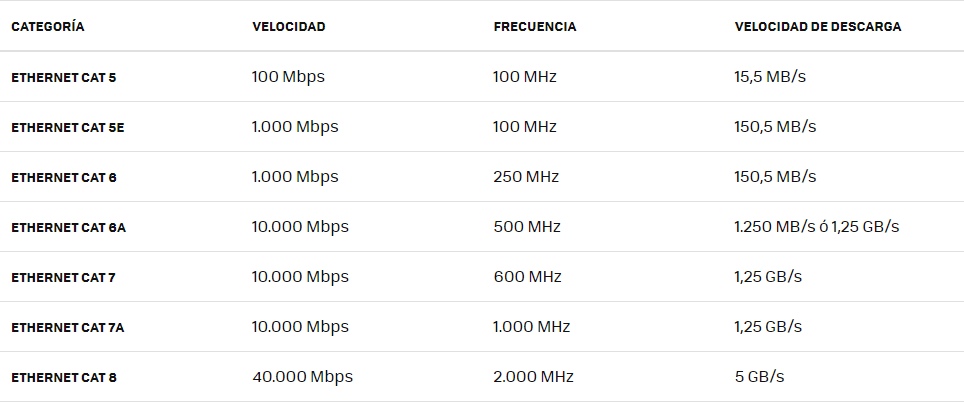

Esta es la tabla en la que puedes ver los principales datos de cada una de las categorías de cable Ethernet que puedes encontrarte. La velocidad determina la velocidad máxima soportada por cada cable. Verás que hay veces que diferentes categorías soportan la misma velocidad, pero eso no quiere decir que sean iguales, ya que hay otros parámetros como la frecuencia a tener en cuenta.
La frecuencia define la potencia de la red, y suele establecer su anchura y el rángo de pérdida de datos a lo largo del cable. Cuando más largo sea un cable de red, más potencia se irá perdiendo. Y es que un cable de un metro normalmente ofrecerá un mayor pico de velocidad que uno de tres, aunque la diferencia la establece la frecuencia
Como diferenciar la categoría de los cables
Cuando vayas a una tienda, puede que veas que hay cables de Ethernet de diferentes colores. No te preocupes mucho por eso, ya que el color de los cables de red no influye en nada, y lo único para lo que sirve es para que puedas diferenciar los cables en los casos en los que tengas varios conectados a un mismo router o servidor.

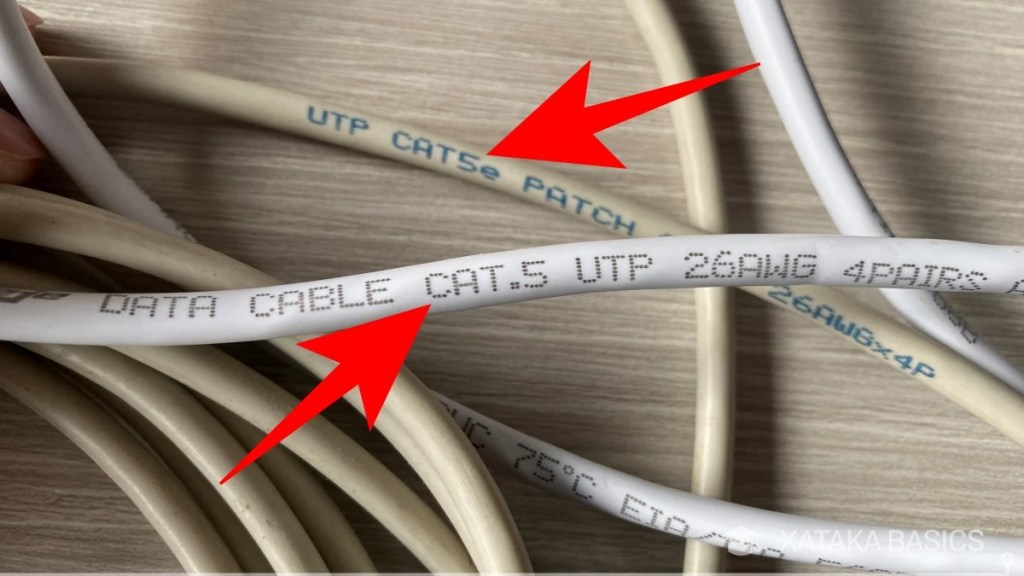

La categoría de cada cable viene impresa en su propia cubierta de plástico. En ella, como ves en la foto que viene un poco más arriba, te aparecerá la categoría exacta. Cuando vayas a comprar uno también te aparecerá la categoría en el embalaje. Entonces, sólo tendrás que recordar los datos de la tabla que te hemos puesto antes para saber las velocidades a las que aspiras.
