¿Que es un polo a tierra ?

Toda instalación eléctrica que le aplique el RETIE (Reglamento Técnico de Instalaciones Eléctricas) o conocido comúnmente como polo a tierra, tiene que disponer de un Sistema de Puesta a Tierra (SPT), Los SPT permiten proteger la integridad de las personas evitando que reciban descargas eléctricas o fugas de electricidad, cuidar los aparatos eléctricos y la compatibilidad electromagnética.

Funciones de el polo a tierra

Garantizar condiciones de seguridad a los seres vivos.
Permitir a los equipos de protección despejar rápidamente las fallas.
Servir de referencia común al sistema eléctrico.
Conducir y disipar con suficiente capacidad las corrientes de falla, electrostática y de rayo.
Transmitir señales de RF en onda media y larga.
Realizar una conexión de baja resistencia con la tierra y con puntos de referencia de los equipos.

Las carcasas de los aparatos eléctricos esta conectado a la tercera espiga de los enchufes, la cual permite realizar las descargas al sistema de polo a tierra el cual pasa por un cable con cubierta verde (Cumpliendo con la norma RETIE). El sistema de puesta a tierra se conecta a los toma corrientes, las cajas de los sockets y de los interruptores de luz. Estas descargas son enviadas al tablero de distribución donde se encuentra con los braket eléctricos y sigue hacia la varilla de cobre u otro material, que se encuentran enterrados en tierra.

Los aparatos electricos modernos vienen provistas de un sistema de fuga a tierra, el cual permite utilizar este cable de tierra para realizar estas descargas.

Tipos de polo a tierra

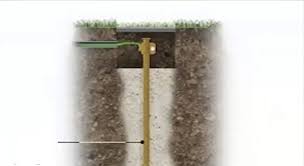

Pozos a tierra verticales: son los más conocidos y más utilizados. La varilla decobre es enterrada en forma vertical. Requieren poco espacio para su construcción.

Pozos a tierra horizontales: son más eficientes que los anteriores. La varilla de cobre es enterrada de manera horizontal.

Componentes de un polo a tierra

Electrodo, una varilla de cobre u otro material conductor, es un elemento aterrizado a tierra, es un elemento conductor que permite realizar las descargas de redes de baja tensión o alta tensión. Esta varilla se encuentra enterrada a una profundidad de 2,50 mts y la cual no debe sobrepasar 25 ohmio. El diseño de la varilla puede varias segun el terreno o utilizar una placa metalica que cumpla con las especificaciones. Mas adelante observaremos los diferentes diseños.
Cable el cual debe tener una cubierta verde para cumplir las normas y desde la caja de distribución hasta el electrodo puede no llevar cubierta.

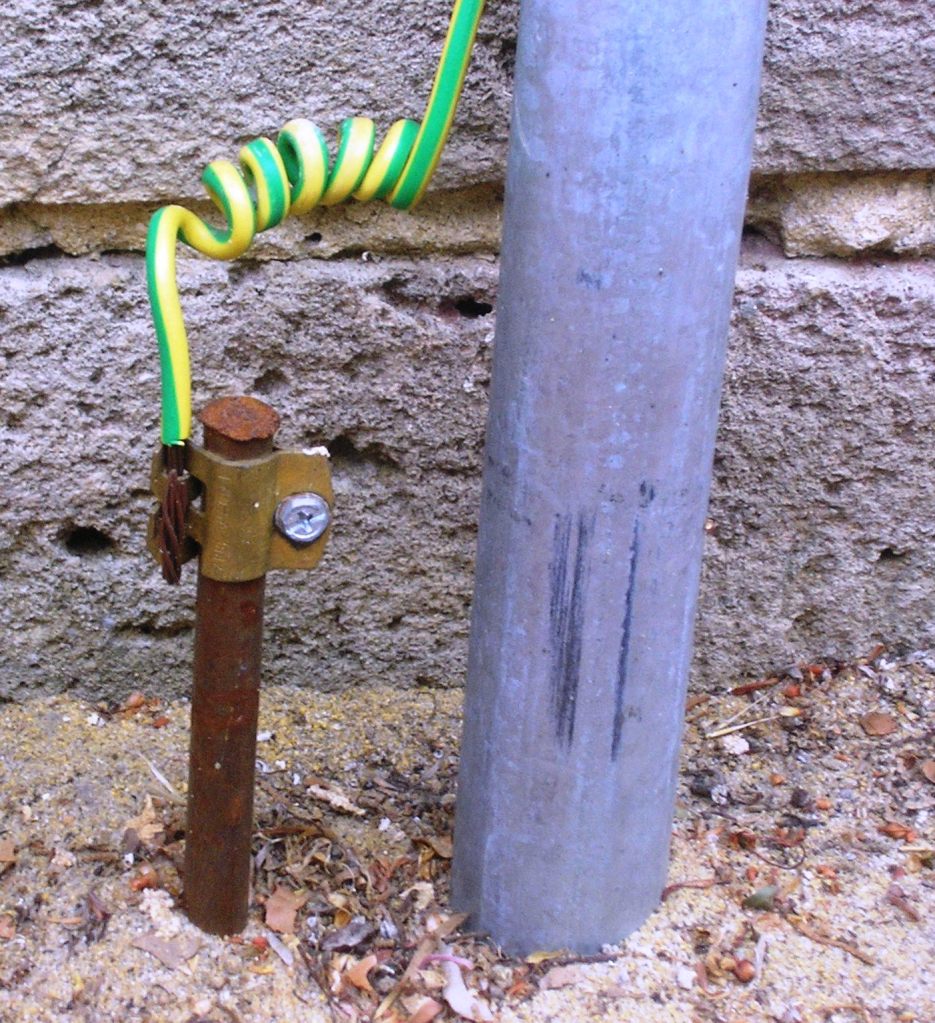

Los conectores, con el cual se aseguran el cable a la varilla de cobre y en la caja de distribución.
Platinas de acuerdo al sistema de puesta a tierra, teniendo en cuenta las instalaciones y equipos que se conectaran a la red electrica

Procesos de instalación

Un ingeniero eléctrico o tecnólogo eléctrico debe ser el encargado de realizar la instalación de la puesta a tierra.
Se debe realizar un hueco suficientemente amplio para sacar la tierra y verificar que no hayan piedras demas de 2 cm, en caso de que se encuentre este tipo de terreno se podrá cernir la tierra, para preparar la instalación.
Este sistema debe tener una resistencia no mayor a 25 ohmios.
Se debe realizar un mantenimiento periodico por estar en la intemperie y expuestos a la corrosión.

Valores de referencia de resistencia

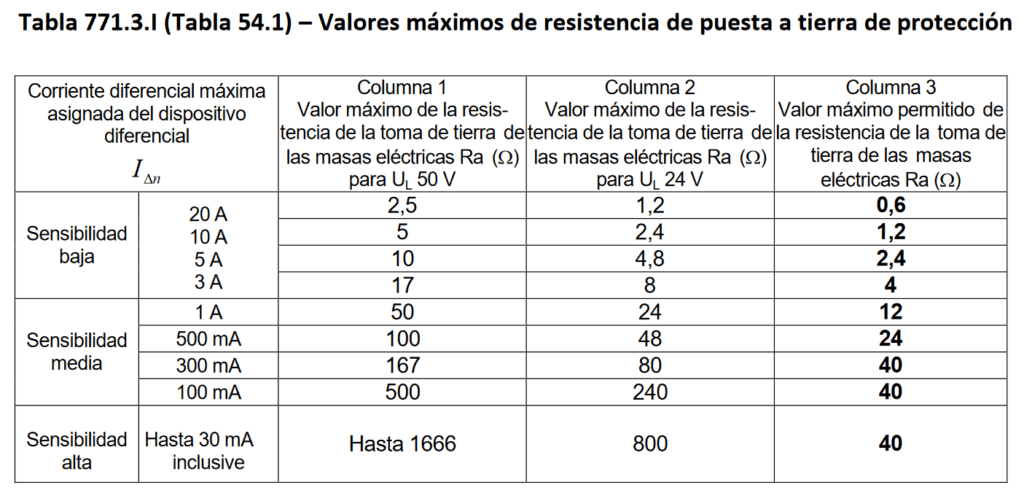

Un buen diseño de puesta a tierra debe garantizar el control de las tensiones de paso, de contacto y transferidas. Los valores que deben tomarse como referencia como valores máximos, adoptados de las normas técnicas IEC 60364-4-442, ANSI/IEEE 80, NTC 2050 y NTC 4552. El cumplimiento de estos valores, no exonera al diseñador y constructor de garantizar que las tensiones de paso, contacto y transferidas aplicadas al ser humano en caso de una falla a tierra, pero cumpliendo estas normas podemos tener un sistema eléctrico mas seguro.
