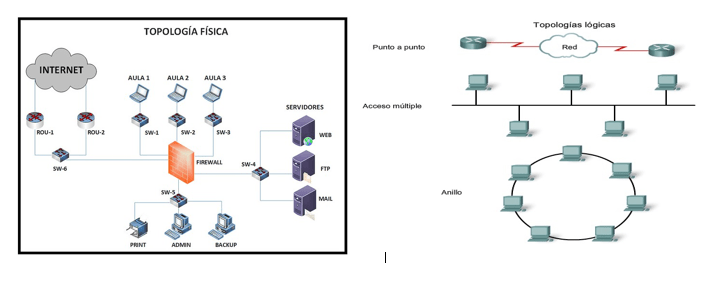

Hay dos tipos diferentes de topologías de red:

TOPOLOGÍA DE RED FÍSICA:

Es la ubicación de diversos componentes de una red. Los diferentes conectores representan los cables de red físicos y los nodos representan los dispositivos de red físicos (como los switches).

TOPOLOGÍA DE RED LÓGICA

Aquella que ilustra en el nivel más alto, cómo fluyen los datos dentro de una red.

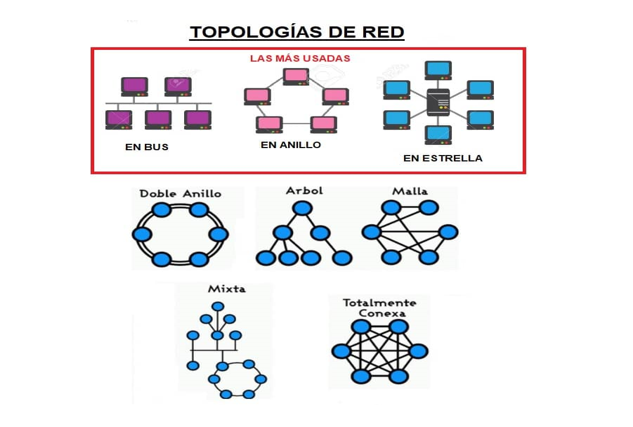

Dependiendo de la disposición física, es decir la configuración espacial del equipo de red, se distingue las siguientes topologías:

Red en Bus:
Una red de Bus o en Bus es una arquitectura de comunicación donde la conexión de los equipos la proporciona un bus compartido por todos los usuarios.

Bus = Cable para transportar la información en las redes de ordenadores

En definitiva es un solo cable (bus) el que lleva la información de un sitio a otro de la red.

Red de anillo:

Red en la que cada nodo se conecta exactamente a otros dos nodos, formando una única ruta continua, para las señales a través de cada nodo: un anillo. Los datos viajan de un nodo a otro, y cada nodo maneja cada paquete

Red de Estrella:

Es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información.

Red de Doble Anillo
El principio es el mismo que el de la topología de anillo, excepto que se agrega un anillo adicional que servirá como respaldo en caso de que falle el anillo principal.

Red de Árbol (o jerárquica)
Una topología de árbol o una topología de árbol o jerárquica se puede considerar como una colección de redes en estrella organizadas en un orden o jerarquía. La red en árbol es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un concentrador centra

Red en Malla
La red en malla es una topología de red que califica las redes (cableadas o no) en las que todos los ordenadores están conectados entre pares sin una jerarquía central, formando así una estructura en forma de red.

Red Mixta o Híbrida
Se trata de dos tipos diferentes de topologías que son una mezcla de dos o más topologías.

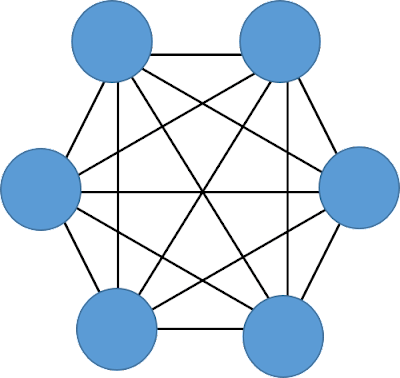

Red Totalmente Conexa

Es simplemente una topología de red, en la que hay un enlace directo entre todos los pares de sus nodos.
